凈化塔端口承插焊接標記及尺度：精準工藝，筑牢安全防線





在現代化工業生產與環保工程***域，凈化塔作為核心設備之一，其端口的承插焊接質量直接關系到整個系統的運行穩定性、密封性以及安全性。而準確清晰的焊接標記與嚴格遵循的尺度標準，則是確保這一關鍵工序高質量完成的基石。本文將深入探討凈化塔端口承插焊接標記及尺度的重要性、具體規范和實際操作要點。



 一、引言

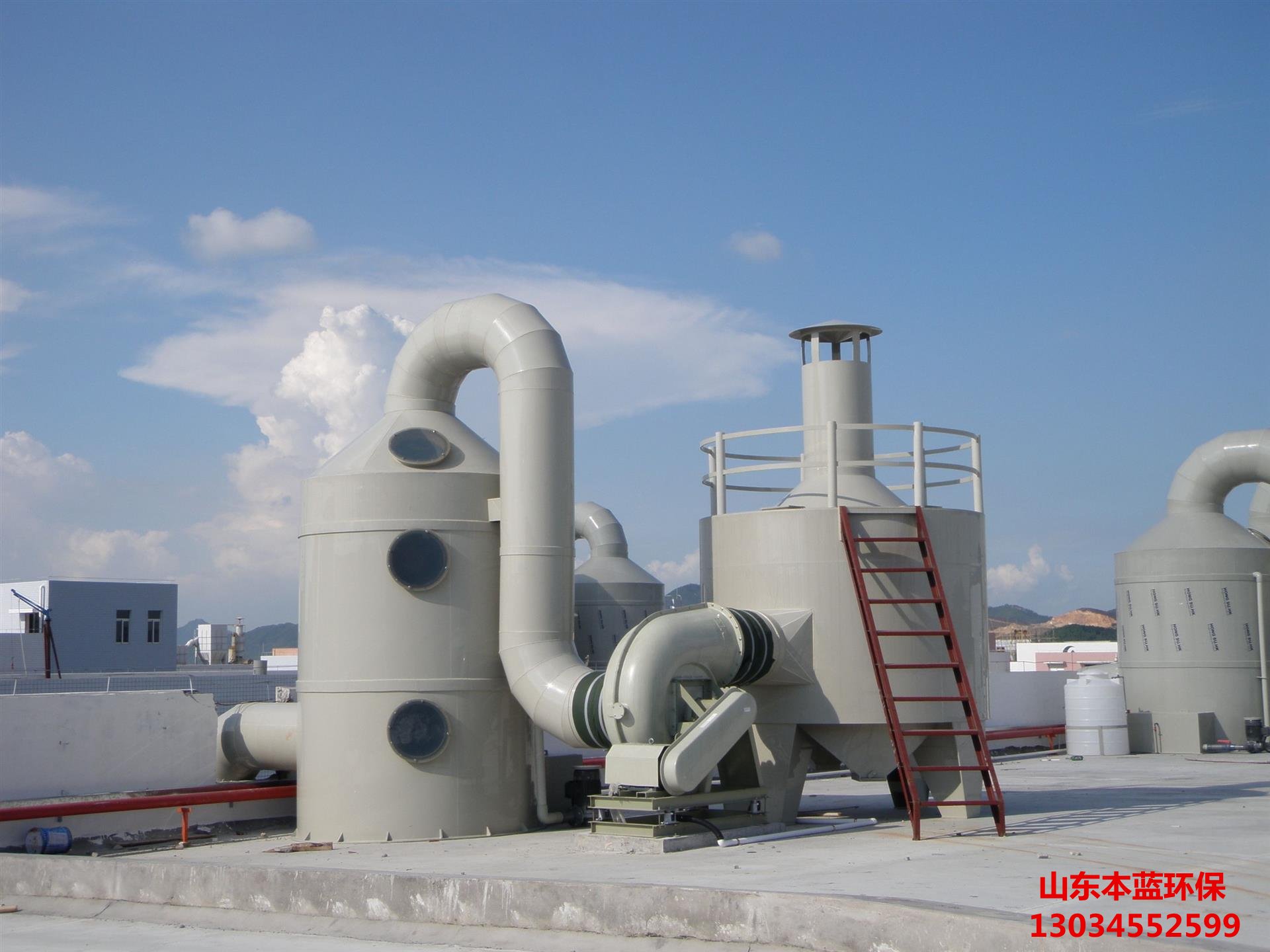

凈化塔廣泛應用于化工、制藥、印染等行業的廢氣處理過程中，通過物理或化學方法去除有害氣體成分，保護環境和員工健康。其端口連接著各種管道、閥門和其他附屬裝置，承受著一定的壓力、溫度變化以及介質腐蝕等復雜工況。因此，對這些端口進行可靠的承插焊接至關重要，而合理的標記與***的尺度控制則是實現***質焊接的前提。



 二、焊接標記的重要性與內容

 （一）重要性

1. 追溯性保障：詳細的焊接標記如同產品的“身份證”，記錄了每個焊點的相關信息，包括施焊者、焊接日期、焊縫編號等。一旦在使用過程中發現質量問題或安全隱患，能夠迅速定位到具體的焊接位置和責任人，便于及時采取措施進行修復或改進，有效降低了因焊接缺陷導致的事故風險。

2. 質量控制依據：在生產過程中，質量檢驗人員可以根據標記對每一道焊縫進行檢查和驗收，確保其符合設計要求和相關標準。同時，也方便在不同生產批次之間進行對比分析，持續***化焊接工藝，提高整體產品質量。

3. 維修指導作用：當凈化塔需要進行定期維護或突發故障搶修時，清晰的焊接標記可以幫助維修人員快速識別各個部件之間的連接關系，準確找到需要檢修的部位，減少停機時間，提高設備的可用率。



 （二）標記內容

1. 基本信息欄：應包含項目名稱、設備編號、工段號等宏觀標識，使整個系統中的不同設備易于區分和管理。例如：“[項目名稱]-凈化塔[設備序號]”。

2. 焊縫專屬編碼：采用字母加數字的組合形式，如“W1 - 001”，“W”代表焊縫（Welding Seam），后面的數字依次表示該焊縫在本設備上的順序號。對于復雜的多層結構或多個相同類型的接口，還可進一步細分子編號，如“W1 - 001A”“W1 - 001B”。

3. 施焊者簽名區：預留足夠空間供施焊工人親筆簽名，明確責任歸屬。這不僅是對工作成果的認可，也是一種自我約束機制，促使工人更加注重焊接質量。

4. 日期戳記處：標注完成焊接的具體年月日，有助于跟蹤生產進度和追溯歷史記錄。可以使用印章或手寫的方式填寫，但要保證清晰可辨且不易褪色。

5. ***殊工藝注明欄：若某條焊縫采用了***殊的焊接方法（如氬弧焊打底、手工電弧焊蓋面）、預熱溫度、后熱處理要求等非常規操作，應在此處加以詳細說明，以便后續工序參考執行。

 三、尺度標準的制定原則與具體要求

 （一）制定原則

1. 基于設計參數：充分考慮凈化塔的設計壓力、溫度范圍、介質***性等因素，結合材料的力學性能和許用應力，計算出合理的焊縫尺寸下限值。例如，對于高壓高溫環境下工作的凈化塔，其端口焊縫需要具備更高的強度和密封性，相應地，焊縫寬度、余高和熔深都要適當增加。

2. 參照行業標準規范：遵循***家及行業的相關標準，如《鋼制壓力容器焊接規程》《工業金屬管道工程施工質量驗收規范》等，確保尺度要求的通用性和權威性。這些標準經過長期實踐驗證，涵蓋了不同材質、厚度板材的焊接工藝要點和技術指標，為企業提供了可靠的技術依據。

3. 考慮施工可行性：在實際生產中，還要兼顧施工現場的條件限制和工人的操作技能水平。過于嚴苛的尺度標準可能導致施工難度過***、成本上升，甚至無法實現；而過于寬松的標準則可能影響產品質量和安全性。因此，需要在保證質量和安全的前提下，合理確定尺度范圍，使其既具有挑戰性又能被有效執行。



 （二）具體要求

1. 坡口形式與加工精度：常見的坡口形式有V型、X型、U型等，選擇哪種形式取決于板材厚度、焊接方法和工藝要求。一般來說，較薄的板材可采用V型坡口，厚板則傾向于使用X型或U型坡口以增加熔合面積。坡口角度誤差應控制在±5°以內，鈍邊高度不超過規定值，表面粗糙度Ra≤6.3μm，確保******的裝配間隙和貼合度。

2. 焊縫寬度與余高：根據母材厚度確定合適的焊縫寬度，通常為板厚的1.5 - 2倍。余高不宜過高，以免造成應力集中和流體阻力增***，一般控制在0 - 3mm范圍內。對于動態載荷較***的部位，如風機進出口附近的管道連接處，余高應盡量減小至接近零，以提高結構的疲勞壽命。

3. 熔深要求：為了保證焊縫根部完全熔透，避免未焊透缺陷的產生，熔深至少應達到板厚的三分之一以上。可以通過調整焊接電流、電壓和焊接速度等參數來實現所需的熔深效果。同時，要注意防止過深的熔池導致燒穿現象發生。

4. 錯邊量控制：在組裝過程中，兩片對接板材的邊緣偏移量（錯邊量）不得超過允許限度，一般為板厚的十分之一且不***于2mm。過***的錯邊量會影響焊縫成形質量和受力狀態，降低結構的承載能力。



 四、實際操作中的注意事項

 （一）標記實施環節

1. 標記工具的選擇：選用耐磨、耐腐蝕的材料制成的標記筆或標簽紙，確保標記信息在整個生產和使用周期內保持清晰完整。對于***性標記，可采用鋼印敲打或激光雕刻的方式直接作用于工件表面。

2. 標記位置的統一性：規定所有焊接標記均位于焊縫附近的指定區域，如距焊縫邊緣50mm處的平滑表面上，并保持水平和垂直方向上的整齊排列。這樣既方便查看又不妨礙其他工序的操作。

3. 雙重核對機制：在正式標記前，由專人對即將標注的內容進行復核確認，避免出現筆誤或信息遺漏的情況。***別是在批量生產過程中，更要加強對標記準確性的監控。



 （二）尺度測量與監控

1. 專用量具的使用：配備精度合適的卡尺、千分尺、焊縫檢驗尺等測量工具，定期校準以保證測量結果的準確性。在測量過程中，要按照正確的方法和步驟進行操作，減少人為誤差的影響。

2. 過程抽檢制度：建立常態化的過程抽檢機制，每隔一定數量的產品或工作時段抽取部分樣品進行詳細檢測，重點檢查關鍵尺寸是否符合要求。一旦發現問題及時反饋給操作人員進行調整整改。

3. 數據記錄與分析：將對每道焊縫的測量數據詳細記錄下來，形成數據庫。通過對歷史數據的統計分析，可以發現潛在的質量問題趨勢，為持續改進焊接工藝提供有力支持。



 五、結語

凈化塔端口承插焊接標記及尺度雖看似細微之處，卻關乎整個設備的運行效能與安全系數。從精心設計的標記系統到嚴格把控的尺度標準，每一個環節都凝聚著工程技術人員的專業知識與嚴謹態度。只有將這些細節落到實處，才能打造出高性能、高可靠性的凈化塔產品，為工業生產中的環境保護事業貢獻堅實力量。在未來的發展中，隨著技術的不斷進步和管理理念的日益完善，我們有理由相信，凈化塔端口承插焊接的質量將會得到進一步提升，為各行業的可持續發展提供更加有力的保障。
