廢氣凈化塔說明書



 一、產品概述

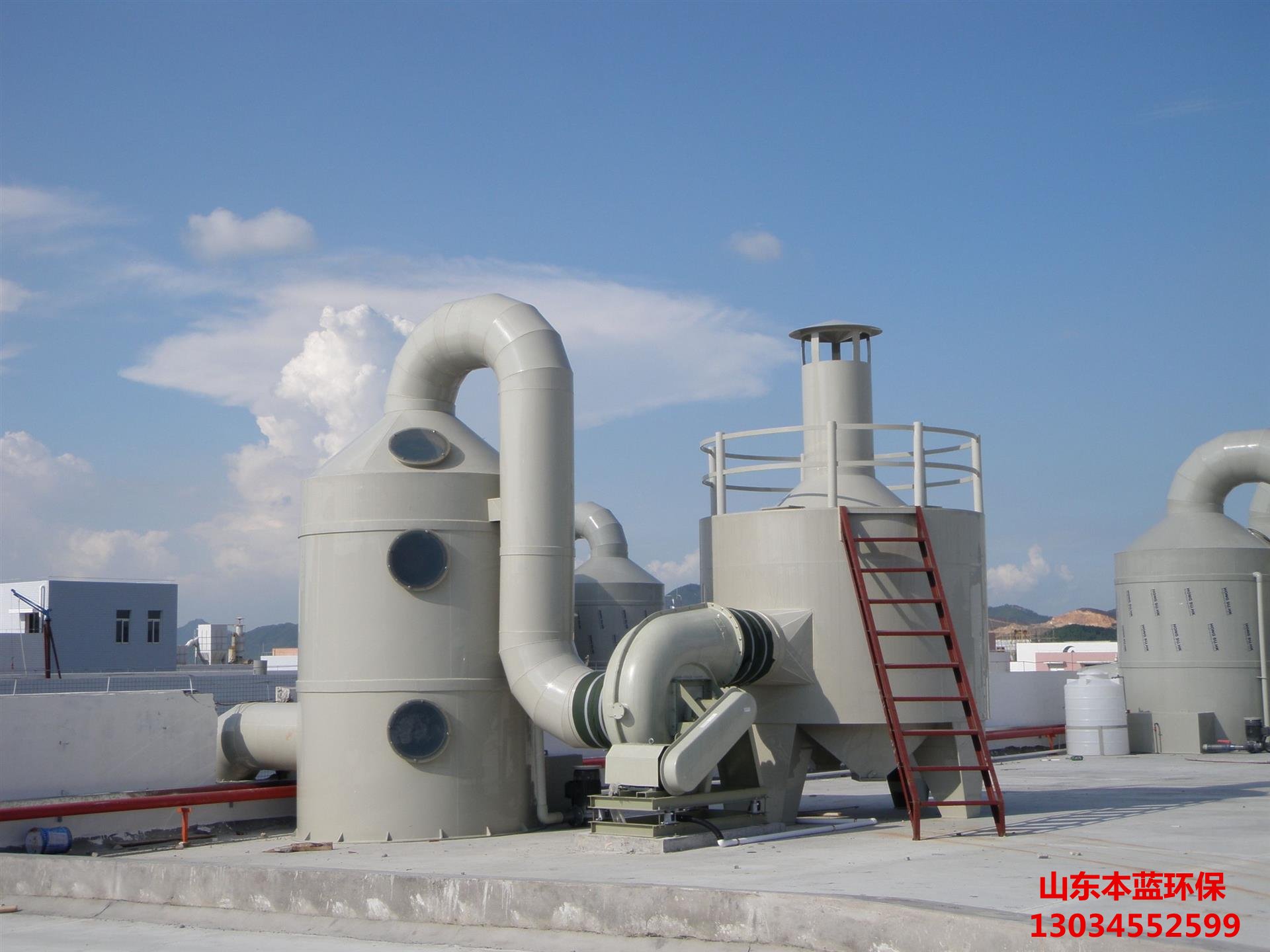

廢氣凈化塔是一種用于處理工業廢氣的設備，通過氣液逆流接觸的方式，使廢氣中的有害物質與中和藥水充分反應，從而達到凈化廢氣的目的。該設備廣泛應用于化工、電子、冶金、電鍍、紡織（化纖）、食品、機械制造等行業過程中排放的酸堿性廢氣的凈化處理。



 二、工作原理

抽出的廢氣由塔底入口進入塔體，自下而上穿過填料層，然后從塔***管道出口經防腐蝕風機排出。中和藥水在塔***通過液體分布器，均勻地噴淋到填料層中，沿著填料層表面向下流動直到塔底，再由防腐循環泵循環工作。由于上升廢氣和下降吸收劑在填料層中不斷接觸，上升氣流中溶質的濃度越來越低，到塔***時達到吸收要求后排出塔外；相反下降液體中的介質濃度越來越高，到塔底時達工藝條件要求，排出塔外。



 三、主要組成部分

 1. 塔體

通常采用防腐蝕材料制造，如PP（聚丙烯）等，具有耐老化、外觀***的***點。

 2. 噴淋系統

 管線及噴淋架：一般采用成型PVC管焊制，確保系統的密封性和穩定性。

 噴頭：采用多層螺旋式不堵塞噴頭，材料為PVC或其它耐腐蝕材質，可保證藥水均勻地噴淋到填料層中。

 3. 填料層

填料是廢氣凈化塔的核心部件之一，其作用是提供氣液接觸的表面積，使廢氣與藥水充分接觸反應。常見的填料有PP填料、不銹鋼填料等。

 4. 循環水泵

用于將塔底的藥水輸送到塔***進行噴淋，形成循環。一般選用防腐循環泵，以確保設備的長期穩定運行。

 5. 風機

負責將凈化后的氣體排出塔外，通常選用防腐蝕風機，以適應廢氣的***性。

 6. 水箱

用于儲存循環藥水，一般配備液位顯示和自動補水裝置，以便及時了解水位情況并補充藥水。

 四、安裝說明

1. 基礎要求：當用戶在安裝廢氣凈化塔時，要在高出地面150mm以上的混凝土基礎上進行安裝，水泵、風機應按要求另做混凝土基礎。

2. 設備組裝：按照設備清單檢查設備及配件是否齊全，然后根據安裝圖紙進行組裝。注意各部件的安裝順序和連接方式，確保設備安裝牢固、密封******。

3. 管道連接：將廢氣進氣管、排氣管、藥水管、排水管等管道與相應的設備接口連接***，注意管道的密封性和坡度，防止出現漏氣、漏水等問題。

4. 電氣連接：由專業電工按照電氣原理圖進行電氣設備的安裝和接線，確保電機的轉向正確，接地可靠，避免發生安全事故。



 五、使用操作

1. 運行前檢查

     認真檢查各設備電源是否配備正確，并嚴禁非專業人員接近。

     檢查風機的噪聲與振動情況，確保風機運行正常。

     檢查水泵的流量與揚程是否符合要求，檢查藥水與廢氣中有害氣體的匹配和濃度。

     嚴格控制循環水的PH值，嚴格禁止中和藥水（含固體藥物）不經過稀釋直接加入循環藥箱。

2. 啟動設備

     先開啟風機，使廢氣開始進入凈化塔。

     待風機運行穩定后，再啟動循環水泵，使藥水開始循環噴淋。

3. 運行過程中監測

     定期觀察風機、水泵的運行狀態，如有異常應及時停機檢查。

     監測循環水的PH值，根據水質情況及時調整藥水的投加量。

     觀察填料層是否有堵塞現象，如發現堵塞應及時清理。



 六、維護保養

1. 定期檢查

     定期對廢氣凈化塔的各個部件進行檢查，包括塔體、噴淋系統、填料層、循環水泵、風機等，發現問題及時處理。

     檢查管道的連接情況，如有松動或泄漏應及時緊固或更換密封件。

2. 清潔填料

     定期清理填料層上的污垢和雜質，保持填料層的通暢和******的傳質效果。

     如果填料層出現損壞或老化，應及時更換填料。

3. 更換易損件

     定期更換循環水泵的密封件、葉輪等易損件，確保水泵的正常運行。

     根據風機的使用情況，適時更換風機的皮帶、軸承等部件。

4. 水箱維護

     定期清理水箱內的沉淀物和雜物，防止堵塞管道和影響藥水質量。

     定期檢查水箱的液位情況，及時補充藥水。



 七、注意事項

1. 本設備應安裝在室外，水泵、風機電機應制作防雨罩，以免設備受潮。

2. 廢氣凈化液的換及配用：對凈化吸收液的配方配比是根據用戶單位的氣體源不同而配比不同，因此，設備調試正常驗收合格后就提供詳細的方法交待用戶管理人員。

3. 使用單位要設專人負責，定期檢查。

4. 廢氣凈化塔在使用前應在塔體底部罐裝吸收液，在使用過程中部分會揮發損失。因此在使用一定時間后要檢查吸收液的使用情況，及時補充吸收液。一般每天檢查一次。
