廢氣凈化塔的***點及焊接方法詳解

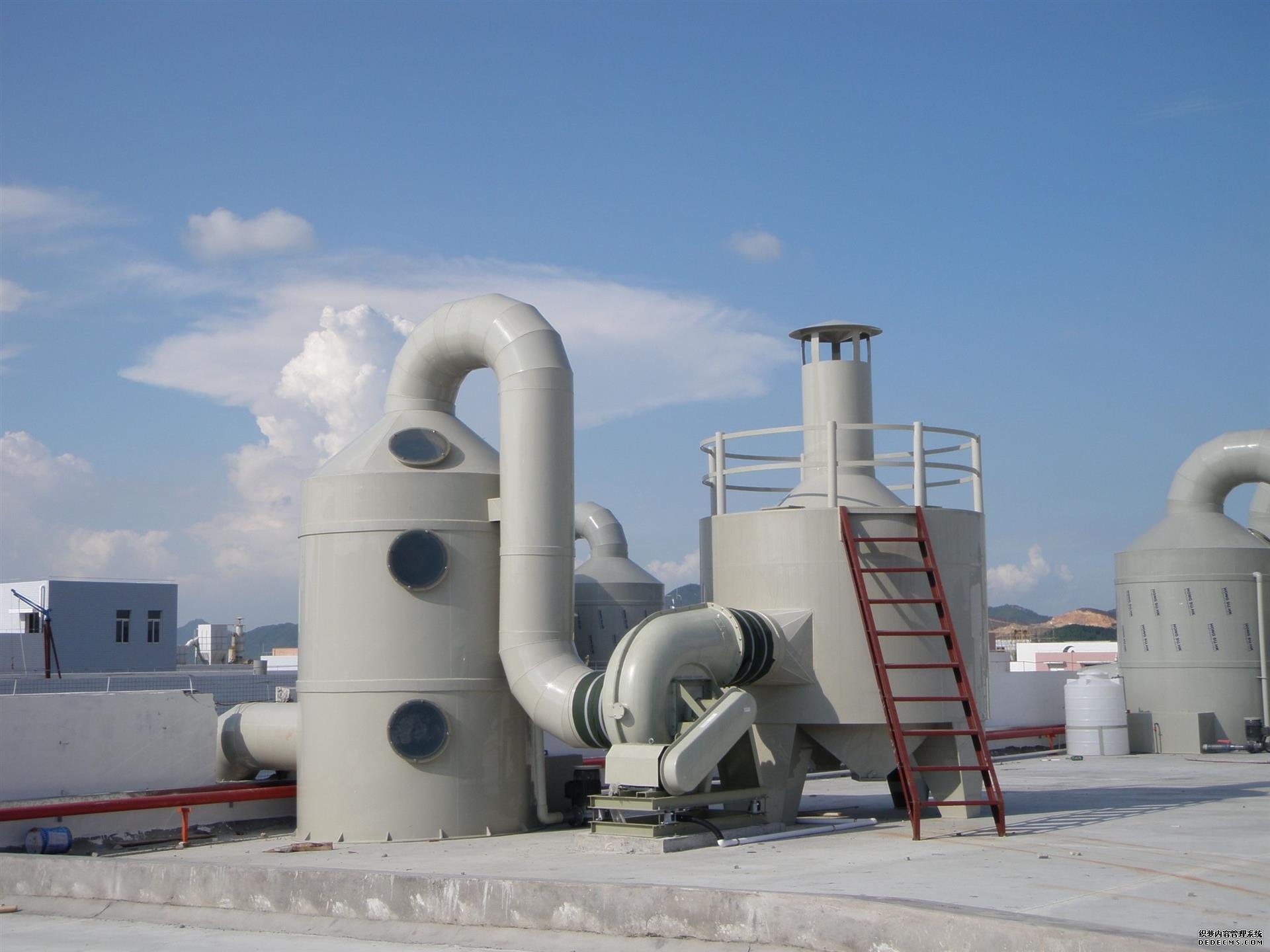

 一、廢氣凈化塔的核心***點

廢氣凈化塔是工業(yè)廢氣處理的關鍵設備，廣泛應用于化工、冶金、電力、涂裝等行業(yè)，主要用于去除廢氣中的有害成分（如酸性氣體、粉塵、有機污染物等）。其核心***點可從結構設計、材料性能、功能效率及運行維護四方面展開：



1. 結構設計***化，適配復雜工況

   廢氣凈化塔的結構需根據處理介質（如酸性/堿性氣體、高溫/常溫廢氣）和工藝（如噴淋洗滌、填料吸附、催化氧化）定制。常見類型包括噴淋塔、填料塔、旋流板塔、活性炭吸附塔等。例如，噴淋塔通過噴嘴霧化吸收液（如堿液），與廢氣充分接觸反應；填料塔則通過多孔填料增加氣液接觸面積，提升凈化效率。整體結構緊湊，占地面積小，且可根據處理量靈活調整塔體直徑和高度。



2. 耐腐蝕材料，延長使用壽命

   由于廢氣多含酸、堿、鹽或有機溶劑，凈化塔的材質需具備***異的耐化學腐蝕性。常用材料包括：

    FRP（玻璃纖維增強塑料）：重量輕、強度高，耐酸堿和有機介質腐蝕，適合制作塔體外殼；

    PP（聚丙烯）：耐溫性較***（20℃~100℃），易加工，常用于小型塔體或內部構件；

    不銹鋼（304/316L）：耐高溫（≤400℃），耐氯離子腐蝕（316L更***），適用于高濕度、高鹽分廢氣環(huán)境；

    復合材質（如鋼襯膠/襯塑）：兼顧金屬強度與塑料耐腐蝕性，用于高壓或高溫場景。



3. 高效凈化，滿足環(huán)保標準

   現(xiàn)代廢氣凈化塔通過多級處理工藝組合（如“噴淋+填料+除霧”），可實現(xiàn)95%以上的污染物去除率。例如，處理酸性廢氣（HCl、SO?）時，通過堿液噴淋中和反應，出口濃度可降至50mg/m³以下，符合《***氣污染物綜合排放標準》（GB 162971996）要求。部分高端塔型還集成在線監(jiān)測接口，實時反饋凈化效果，便于調節(jié)運行參數。



4. 低能耗與便捷維護

   設備配套的循環(huán)泵、風機等均采用節(jié)能設計，運行功耗較低；塔體內部構件（如噴嘴、填料）多為模塊化設計，可快速拆卸清洗或更換，減少停機時間。此外，部分塔型配備自動加藥系統(tǒng)，根據廢氣濃度動態(tài)調節(jié)吸收液用量，降低人工操作成本。





 二、廢氣凈化塔的焊接方法及關鍵技術

焊接是廢氣凈化塔制造與安裝的核心環(huán)節(jié)，直接影響設備的密封性、強度和耐腐蝕性。不同材質的焊接工藝差異較***，需結合材料***性、工況要求（如溫度、壓力）選擇合適方法。



 （一）金屬材質凈化塔的焊接（以不銹鋼為例）

不銹鋼因耐高溫、耐腐蝕性強，常用于高要求的凈化塔（如處理高溫酸性廢氣）。其焊接關鍵在于控制熱變形、避免晶間腐蝕，并保證焊縫強度。



1. 常用焊接方法

    TIG焊（鎢極惰性氣體保護焊）：適用于薄板（δ≤3mm）或精密部件。采用氬氣保護，焊縫質量高、無飛濺，可配合填充焊絲（如ER308L）提升耐腐蝕性。

    MIG焊（熔化極惰性氣體保護焊）：適合中厚板（δ=3~10mm），效率高于TIG焊。使用Ar+CO?混合氣體保護，焊絲選ER308L或ER316L（后者更適合含氯離子環(huán)境）。

    激光焊：用于高精度接縫（如塔體與接管的連接），熱影響區(qū)小，變形量低，適合對尺寸精度要求高的場景。



2. 關鍵注意事項

    焊前清理：徹底清除坡口及兩側油污、氧化層（可用丙酮擦拭），避免焊縫產生氣孔或夾渣；

    控制層間溫度：不銹鋼導熱性差，多層焊時層間溫度需≤100℃（可采用水冷工裝），防止晶粒粗化導致耐腐蝕性下降；

    焊后處理：對焊縫及熱影響區(qū)進行酸洗鈍化（如使用HNO?+HF混合液），形成致密氧化膜，提升抗腐蝕能力。



 （二）非金屬材質凈化塔的焊接（以FRP為例）

FRP（玻璃纖維增強塑料）因輕質、耐酸堿性***，是***常見的凈化塔材質之一。其焊接需通過***殊工藝實現(xiàn)纖維與樹脂的結合，而非傳統(tǒng)金屬熔焊。



1. 主要焊接方法

    手糊成型焊接：將預先裁剪的玻璃纖維布（含樹脂浸潤）鋪設在待焊區(qū)域，涂刷樹脂（通常為環(huán)氧樹脂或不飽和聚酯樹脂），通過刮板壓實排除氣泡，固化后形成連續(xù)整體。該方法靈活性高，適合現(xiàn)場修補或異形部位焊接。

    熱壓罐焊接：針對***型FRP構件，將拼接***的坯料放入熱壓罐，在高溫（80~150℃）、高壓（0.3~1.0MPa）下固化，確保纖維與樹脂充分融合，焊縫強度接近母材。

    感應加熱焊接：利用電磁感應加熱使焊縫處的樹脂軟化，同時施加壓力使其粘合，適用于薄壁FRP（δ=2~5mm），效率高且變形小。



2. 質量控制要點

    樹脂匹配：焊接用樹脂需與母材樹脂型號一致（如均為不飽和聚酯樹脂），避免因固化收縮率差異導致開裂；

    纖維鋪層：焊縫處纖維需沿應力方向鋪設（通常為塔體環(huán)向），層數不低于母材的80%，確保強度；

    固化檢測：焊接完成后通過超聲檢測（UT）檢查內部缺陷（如分層、氣泡），必要時進行X射線檢測（RT）。



 （三）復合材質凈化塔的焊接（如鋼襯塑）

鋼襯塑凈化塔兼具鋼的強度與塑料的耐腐蝕性，常用于高壓（≤1.6MPa）或高溫（≤100℃）場景。其焊接需分別處理鋼殼與塑料內襯，再完成兩者的復合連接。



1. 焊接流程

    鋼殼焊接：采用埋弧焊或CO?氣體保護焊，焊接后打磨焊縫至與母材平齊，避免內襯塑料因應力集中開裂；

    塑料內襯焊接：內襯（如PE、PP）通過熱風焊或熱熔焊連接，焊條材質與內襯一致，焊接溫度控制在200~250℃（PE）或250~300℃（PP）；

    復合層固定：鋼殼與塑料內襯通過法蘭或翻邊工藝固定，間隙填充密封膠（如硅酮膠），確保整體密封性。



2. 常見問題解決

    鋼殼焊縫滲漏：需重新補焊并做煤油滲透試驗（合格標準：無滲漏）；

    塑料內襯翹曲：調整焊接順序（分段對稱施焊），或采用冷卻工裝限制變形；

    復合層剝離：提高鋼殼表面粗糙度（Ra=3.2~6.3μm），增加粘結面積，或使用偶聯(lián)劑（如硅烷）提升界面結合力。







 三、總結

廢氣凈化塔的選擇需綜合考慮處理介質、工況條件及環(huán)保要求，而焊接質量直接決定設備的安全性和使用壽命。實際應用中，需根據材質（金屬/非金屬/復合）選擇合適的焊接工藝，并嚴格控制焊前準備、過程參數及焊后檢測，確保焊縫滿足強度、密封性和耐腐蝕性要求。隨著技術進步，自動化焊接（如機器人MIG焊、FRP自動鋪絲機）和智能檢測技術（如相控陣超聲檢測）的應用，將進一步提升凈化塔的制造精度和可靠性。
